[開箱] Antec True Power New 650W

一直以來都很想要一顆模組化電源
不外乎一般的PSU 提供了太多不必要的線或接頭
造成整線上的困擾,小型機殼常常不知所措
就算是大型機殼,也容易因為使用者的龜毛造成很多麻煩
模組化電源供應器的設計,就是為了解決這個困擾



就在颱風過後
路過光華的時候撿到了這個東西


盒子外標示的輸出


這顆Antec True Power New 650W (以下簡稱TPN650)是由海韻代工的

說到海韻
也不得不說小弟曾經同時擁有
Super Tornado 400W、S12 330W、S12II 330W這三顆海韻的電源供應器
其中只有S12 330W在不是小弟使用的時候出事過
但也沒帶走任何零件

網路上搜尋海韻的風評
似乎在取消了OCP 、偷料爆發之後一面倒
在S12D發布後,也有不少期待的聲音
可惜發布後已經過了好久,卻仍不見上市的跡象
這顆TPN650似乎就是使用S12D的模組化,M12D而成

本體部分提供了 20+4PIN*1
CPU*2(8PIN、4PIN)
PCI-E*1(6+2PIN、6PIN)
SATA*1(接頭*3)
大4PIN*1(大4PIN*3、小4PIN*1)

模組化線材則有 PCI-E*1(6+2PIN、6PIN)
SATA*2(接頭*3)
大4PIN*2(大4PIN*3)

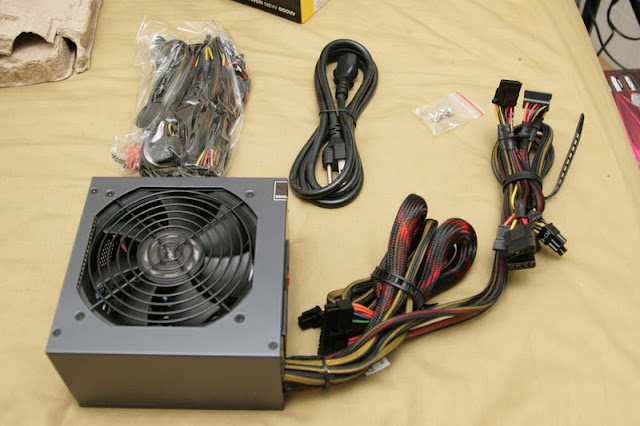

直接跳拆盒XD


先來看模組化電線的部分


PCI-E 顯示卡供電的模組化線材,一個插頭供應兩個電源


線身是18AWG ,這顆電源供應器大部分的線材都是18AWG



大4PIN的模組化電源線,也是18AWG


接下來是PSU 本體


旁邊的貼紙


模組化線材接頭部分

明明只有一條PCI-E 線材卻有兩個接頭??????
不過很貼心的有用蓋子蓋住

PSU 本體線材輸出部分


好用的束線帶,不過只有兩條


小4PIN,也是唯一使用22AWG 線材的地方
要轉接的小心別用到太吃電的東西


大4PIN,可以發現線材的包覆是隔離網->束線帶->熱縮套
不過只有連著PSU 本體的部分是這樣處理,外接的模組化電線都沒有中間的束線帶


PCI-E 一樣是一條線兩個接頭,不像很多PSU 都是兩條線分開接


24PIN 的隔離網還有特別的顏色,應該不是為了識別而做的


一樣是18AWG


最後兩條線,一個4PIN一個8PIN

搞不清楚到底哪個才是CPU 用的

看接頭的形狀

左邊的4PIN跟"右邊的8PIN的右邊4PIN"是一樣的排列

打開根本不會有人看的說明書

原來就是一般給CPU 的4+4PIN
這顆是8PIN跟4PIN分開做,看板子需要哪條就接哪條

不過,既然都是二選一,兩條都連接在PSU 本體上,好像只是浪費空間
這樣不就跟模組化的本意背道而馳了嗎??

8PIN是做死的



上機前,拿來跟要換掉的海盜VX550 比一比

可以發現左邊的TPN650本體體積大了一點

本體線材部分

TPN650由於是模組化,比起VX550 少了一些

不過仔細觀察隔離網,可以發現TPN650是從本體內部開始用編織網包覆
而VX550 則是在本體外才用熱縮套編織網

不過,TPN650的大4PIN是傳統樣式


而VX550 用的是易拔型的


最後的上機照




很緊的SATA接頭


七個PCI裝滿的畫面......


最後附上OCCT只測五分鐘的結果
3.3V

5V

12V

不會看這種東西 Orz

總結:

優點:
1.模組化
2.海韻代工,又有加入前幾代取消的保護措施
3.安靜
4.四路12V 供電

缺點:
1.不是全模組化
2.連接本體的一條大4PIN不是人人用的到
3.CPU 供電分成4PIN與8PIN兩條,卻又同時連接本體,還是多了一條線要整
4.編織網->束線帶->熱縮套的設計只做一半
5.大4PIN非易拔設計
